ステンレスハウジング
1.たくさんの水をろ過出来ます。酸、アルカリも通液可能です。
2.活性炭フィルター、糸巻きフィルター等が入ります。(フィルターは別売りです)

  CF 型(たくさんのフィルターが入ります)

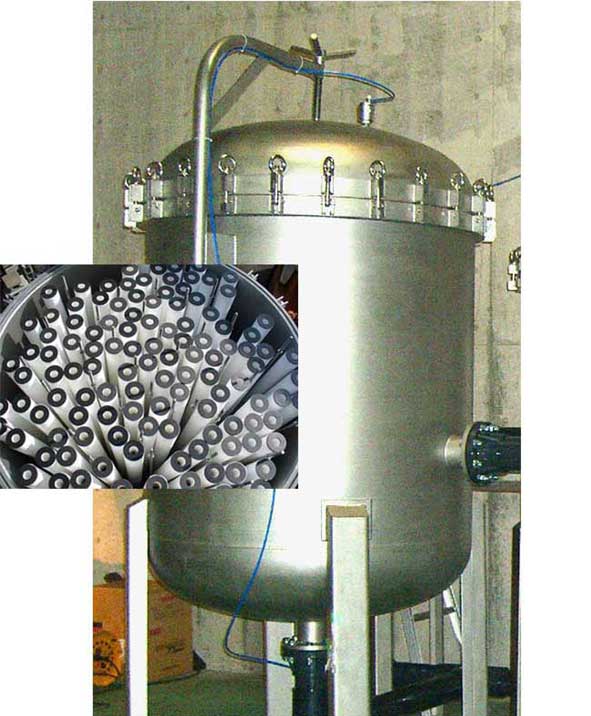

超大型(特作品)


超特大も特作します

内部図
小型

10インチステンレス管
小型も有ります

CFシリーズ
●10インチ(25cm)、20インチ(50cm)、40インチ(100cm)用の4種類が揃っています。

●糸巻フィルターや活性炭フィルター等を多本数入れて、大量にろ過処理出来ます。
(プレフィルター、活性炭フィルターのコーナーを参照下さい)



糸巻きフィルターを装入している写真
ステンレスフィルターハウジングの色々ステンレスフィルターハウジングステンレスフィルターハウジングステンレスフィルターハウジング



図面はこちらをクリック→(CF07) (CF14) (CF28)

特注でSUS316製も可能です。
約50%UPの価格で(6台まとめの条件)納期は2ヶ月です。

※全て 税込み価格です。 (変更H28.9.15〜)
※定期的に数量をまとめて、お買い上げ頂ける業者様向けの価格です。(宅配扱い)
  詳しくは、環境テクノスまで御連絡下さい。
  在庫の確認等ご購入の際はこちらまでお問い合わせ下さい。
型式 フィルター長さ
×入本数
通水量(L/分)
正規/最大
(約) 寸法(o)×(H) 出入口 口径 圧力計/
 排水口径
卸価
CF07
少数在庫品
10”×7 30/300
(これ以下で通水して下さい)
230mm×590mm 1 1/2”(40A) 3/8” ¥70,200
値下げしました
CF14
常時在庫品
20”×7
(又は10”×14本)
60/600
(これ以下で通水して下さい)
230mm×890mm 1 1/2”(40A) 3/8” ¥82,080
値下げしました
CF28
常時在庫品
40”×7
(又は20”×14本)
120/1200
(これ以下で通水して下さい)
230mm×1380mm 1 1/2”(40A) 3/8” ¥97,200
値下げしました

※正規/最大通水量とは :
     1)フィルター(糸、活性炭)の性能がほぼ発揮できる流量の事を正規とし、10"250mmカートリッジ寸あたり約最大4L/分(全世界標準値)を

       元に表現しています。
     2)反対に、どれだけ流せるの?に答えた値が"最大"とし、除去性能は下がり、詰まりも早くなる事を御理解下さい。

◎取り寄せ品とは:納期は空輸で約2週間,船便で約4〜8週間です。御了承下さい。・・・お手付金要す。

※少数在庫品につきましては、必ず在庫をお問い合わせ下さい。

■材質  ●ステンレス304です。(但し、316,製は受注生産の為、約50%UPの価格になります。・・・6本セットで受けます(約1.5〜2ヶ月))

●O-リングはNBR。オプションとして.轡螢灰鶚▲侫蛋猫テフロンぅ┘船譽鵝Ε廛蹈團譽鵐乾燹EPDM)が有ります。(取り寄せ)




■オプション部品の色々<取付け例>

1)2)3)4)5)のオプションは取り付けて出荷も可ですが(組立て工賃は別途です)、
運送中に破損する事が多い為、分解して発送致します。

事前に必ずお問い合わせ下さい

名称(オプション部品) CF05〜10型 CF14〜20型 CF21〜28型
.┘◆屡瓦弁:頂上口に
溜まる空気を自動で抜きます
(継手含む価格)
¥7,344 ¥7,344 ¥7,344
通水量調整バルブ(BC製)
(継手含む価格)
¥2,700 ¥3,240 ¥3,780
出入口用圧力計
(フィルター詰まり検知用)
(継手含む価格)
¥1,900×2式
(出口+入口用)
¥1,900×2式
(出口+入口用)
¥1,900×2式
(出口+入口用)
つ命緡矛彗用
フローメーター
(継手含む価格)
¥18,090 \19,008 ¥19,980
タ緘瓦バルブ(BC製) ¥1,512 ¥1,620 ¥1,728
※全て 税込み価格です。 (変更H29.10.1〜)
※定期的に数量をまとめて、お買い上げ頂ける業者様向けの価格です。(宅配扱い)
  詳しくは、環境テクノスまで御連絡下さい。
超大型
●超大型装置の例 四国製紙殿社へ
●関西電力社殿へ納入 3式
●お客様自身が行なった工事例

     ステンレス製

内部の様子→



大型ステンレスハウジング

ステンレス製

移動式ろ過装置
お客様工事例
活性炭や糸巻の20インチ(50cm)
フィルターが80本入り
(650L/分)が3台=1950L/分/式
40トン/Hr×3台=120トン/Hrを処理
参考:210〜250万円/式
        (85万円/缶)・・・8年前
左写真の商品の3倍の商品
    1缶に20”(50cm)フィルターが
    240本入ります。(左と同能力)
   参考価格:250万円・・・8年前

移動式のろ過装置

(63万円/式 税込み)
100〜300L/分 型・・・10年前

(フィルター缶等を支給しました)
150L/分 型
●茨城県 東海村 (カミオカンデ)関連
      原子力研究所へ
●実用例(特殊実験装置) 参考価格:65万円/2式

超純水(120L/分)のろ過装置として(全ステンレス)
20”14本入り(参考価格:28万円)×10式・・・5年前
フィルター缶→イオン交換樹脂を通水して
 特殊な水を純水化処理しています。
・120L/分のピッチで純水を冷却水として
 循環させて機械を冷却しています。
 この時の熱交換時の水の中の発生汚れ分を
 処理致します。
・2式有る為 パラレル運転で
 片方を定期的に休ませる事が出来ます。

・110L/分用ろ過器
(流量計付き)
・0.3〜100μまでフィルター変更可能
・17〜22万円/式・・・3年前
・220L/分用ろ過器
(ツイン型 流量計無し)
・0.3〜100μまでフィルター変更可能
28〜33万円/式・・・5年前
・220L/分用ろ過器
(2段組み合わせ型流量計付き)
・0.5〜100μまでフィルター変更可能
約53〜45万円/式・・・5年前

フィルターハウジング(糸巻きフィルターや活性炭を入れて ろ過や浄水する容器)の特徴、説明

  1.導 入 :

大容量フィルターハウジングはフィルターケースとも呼ばれ、耐水圧や耐薬品性が重要視されます。


  2.材質と役目: このフィルターハウジングの材質は、ステンレス304(錆と熱に強い)です。 特注にて 316(海水用)等も製作します。

  3.付属品: 上記の オプション部品の色々。 正常運転に必ず必要です。当社に御指示下さい。

  4.耐 圧 : 耐圧力(水漏れの起こらない圧力)は、最大0.8MPa、常時0.5MPa以下で御使用下さい。
